Комплектация

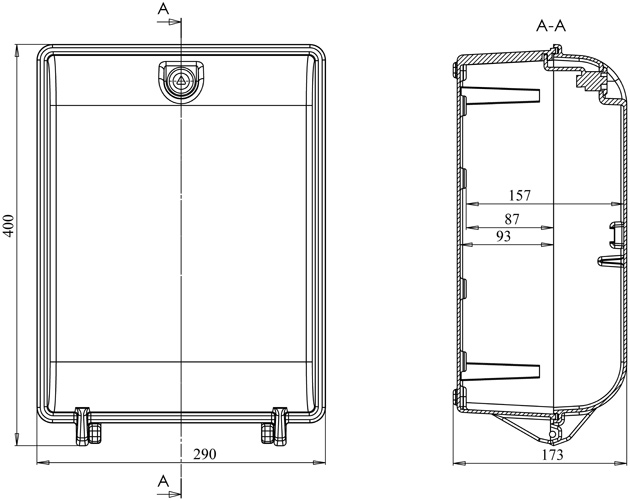

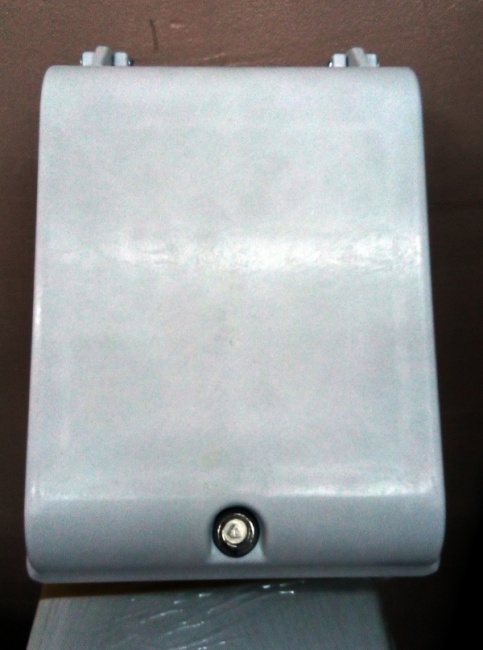

Антивандальный корпус 3х2х1 конструктивно состоит из двух деталей: собственно корпуса изделия и двери. Такая конструкция позволяет максимально защитить устанавливаемые элементы от воздействия пыли и влаги. IP54 с уплотнителем. В качестве уплотнителя используется силикон. Замок с треугольной личинкой (1шт).
C 2016 года корпус 3х2х1 был модифицирован. Толщина стенок увеличена до 6 мм и общая масса увеличилась до 4,2 кг (ранее 2,5 кг). Данная модификация связана с тем, что корпус 3х2х1 используется для установки на железнодорожных светофорах производства нашей компании под различные комплектации трансформаторного ящика.
Варианты комплектации корпуса 3х2х1:
1. Корпус ЩМП 3х2х1/1МП/1М (монтажная панель, один замок, знак электрического напряжения, паспорт качества);
2. Корпус ЩРС 3х2х1/0МП/1М (без монтажной панели, один замок, знак электрического напряжения, паспорт качества);
По заявке допускается комплектование корпусов согласно СТП 09110.20.262 ГПО «БЕЛЭНЕРГО» по КД изготовителя:
- устройствами ввода кабелей в щиты;
- устройствами ввода кабелей в здания;
- кронштейнами крепления корпусов к опоре;
- кронштейнами крепления устройства ввода к опоре;
- другими устройствами крепежа и коммутации (сальниками, дин-рейкой, металлической перфорированной лентой для крепления на опору, окошком и т.д).
Преимущества антивандального корпуса из композита
Базовая комплектация корпуса: монтажная панель, ключ стационарного замка, знак электрического напряжения. Внутри корпуса предусмотрены 4 круглых отлива для крепления монтажной панели болтами М6х20. Для крепления на стену или опору предусмотрены 4 наплыва.
По заявке потребителя корпус комплектуется: сальниками, дин-рейкой, металлической перфорированной лентой для крепления на опору.
Корпуса монтируются: стена, в стену, опора, стойка.
Возможно комплектование стойками. Высота стойки 1580 мм или 1920 мм. Платформа для крепления щита 170х85 мм. Трубы для ввода/вывода кабеля Ø 48х3 мм. Для удобства подвода/отвода кабеля предусмотрен изгиб трубы.
В качестве защитно-декоративного покрытия стойки предварительно грунтуются и окрашиваются эмалью либо по согласованию с заказчиком оцинковываются методом горячего цинкования.
Способ установки стойки: бетонирование, крепление на анкерные болты.
Варианты монтажа корпусов
Стена
Опора
Стойка
